初級工實際操作題
習題一
一、安裝一般門鎖
1、使用工具及材料 彈子鎖、螺釘；旋具、扎錐、錘子、鑿子、弓搖鉆或螺旋鉆。
2、操作要點及注意事項
⑴、門鎖的安裝位置一般距地面0.9～1.2m，并應錯開中冒頭，以免傷榫。
⑵、安裝彈子鎖時，先將鎖的位置圖貼在門扇裝鎖部位，按圖將鉆頭部位鉆孔，鉆孔直徑大于鎖頭1mm左右，并修門邊棱角凹槽。
⑶、把鎖頭套在鎖圈穿入孔中，將三眼板套入鎖芯，端正鎖位，用長螺栓將三眼板和鎖頭相互栓緊固定，再將鎖身緊貼于門梃上，鎖芯插入鎖身的控眼中，用鑰匙試開，觀察鎖舌是否靈活，合格后固定鎖身。
⑷、按鎖舌伸出位置在樘子梃上劃出舌殼位置線，按線鑿出凹槽，用木螺釘把舌殼固定在樘子梃上。
3、考慮項目及評分標準 見表
考核項目及評分標準
序號
考核項目
檢查方法
側數
允許偏差
評分標準
滿分
得分
1
鎖芯與門側面中心線
尺量
4個
瑣殼與門側面要平，超過0.5mm每點扣2.5分
10
2
鎖平整度
目測
任意
鎖身與瑣殼平整，有明顯歪斜每點扣3分
10
3
執手內外平整
目測
任意
要求平整，有明顯歪斜者每點扣2分
10
4
鎖頭眼
目測
任意
孔眼兩邊厚度一致，不符合要求每點扣2.5分
10
5
蓋線鐵板
目測尺量
4個
0.5mm
四邊密縫，超過要求每點扣2.5分
10
6
門關閉嚴密
目測
4個
有松動，每個扣2.5分
10
7
開啟靈活
鑰匙手感檢測
4個
舌頭不靈活者，每個扣2.5分
10
8
工藝操作規程
錯誤無分，局部有誤扣1～9分
10
9
安全生產
有事故無分，有事故苗子扣1～4分
5
10
文明施工
不做落手清扣5分
5
11
工效
根據項目，按勞動定額執行。低于定額90%本項無分，在定額90%～之間酌情加分，超過定額酌情扣1～3分
10
習題二、制作有縱橫欞木窗扇
#p#分頁標題#e#1、使用材料及工具： 杉木、松木等規格木材、鐵釘；框距、割鋸、刀鋸、長刨、短刨、光刨、裁口刨、單線刨、鑿子、斧子或錘子、鋼卷尺或八折尺、900角尺、450角尺、畫線筆、線勒子、墨斗、工作臺等；
2、操作要點及注意事項
（1）放樣
（2）配料、裁料：依據樣棒上窗的各部件斷面和長度尺寸，截取所需的毛料。斷面尺寸單面刨光加大1.0-1.5㎜，雙面刨光加大2-3㎜。其余加工長度余量為：上下冒頭及窗欞為10㎜，梃子為40㎜，亮子梃為35㎜。
（3）刨料 刨料時應選擇順紋刨銷，一般先刨大面，后刨側面，在刨背面及另一側面。刨彎料時先刨凸面后刨凹面。先粗刨后細刨，刨時應留半線。
（4）劃線 將木料整齊疊放在工作臺上，劃出榫、眼位置，用丁字尺依次過線。所有的榫、眼要注明是全榫還是半榫，全眼還是半眼。
（5）鑿榫眼 鑿榫眼時鑿子和榫眼的寬度一致，先鑿全眼，后鑿半眼。全眼先鑿正面后鑿背面，眼的正面應留半線，背面不留線。
（6）開榫 按榫頭線鋸開。鋸好的榫頭要方正、平直，榫根處完好無損，榫頭要留半線。半榫的長度應比半眼的深度少2-3㎜，透榫的榫頭應長出榫眼，不允許作成龜榫。
（7）裁口 在木料棱角處刨出邊槽。要求刨的平直、深淺、寬窄一致，表面光潔。如遇有節疤，應用扁鑿修平。陰角處要清根。
（8）拉肩 鋸掉榫頭兩旁的肩頭，切勿鋸傷榫頭。
（9）拼裝 先將冒頭和窗欞逐個裝在窗梃上，在將另一根窗梃裝上。榫結合處應放膠，并墊上硬木塊用斧子或錘子輕輕敲入。
（10）校正 拼裝完畢，必須用木楔將榫頭在眼中擠緊，并及時校驗，糾正扭歪。木楔凸出部分要鋸掉。
（11）光面 用細刨將遺留的墨線和結合不平的表面刨光。表面不允許有刨痕、毛刺、錘印等。
3.考核項目及平分標準
考核項目及評分標準
序號
考核項目
檢查方法
測數
允許偏差
評分標準
滿分
得分
1
幾何尺寸
尺量
2個
±2㎜
超過±2㎜，每點扣2分
6
2
玻璃芯子分檔尺寸
尺量
5個
±1㎜
超過±1㎜，每點扣2分
6
3
榫肩榫頭
塞尺丈量
任意
0.3㎜
榫肩密縫、榫頭緊，每超過0.5㎜扣2分
10
4
鏟口線腳
目測
任意
鏟口角度正確，斜板縫均勻一致
10
5
對角線
尺量
1個
2mm
每超過1㎜扣2分
5
6
走頭、冒頭、芯子
目測
任意
走頭、冒頭、芯子有開裂，每點扣4分
10
7
翹裂
目測尺量
1個
1㎜
每超過0.5㎜，扣2分
10
8
平整度
托板尺量
2個
1㎜
梃與冒頭要求平整，每超過0.5㎜扣2分
8
9
光潔度
目測
任意
有毛刺、雀斑、刨痕，每點扣3分
5
10
工藝操作規程
錯誤無分，局部有誤扣1～9分
10
11
安全生產
有事故無分，有事故苗頭扣1～4分
5
12
文明施工
不做落手清扣5分
5
13
工效
根據項目，按勞動定額進行檢查。低于定額90%本項無分，在定額90%～之間酌情加分，超過定額酌情扣1～3分
10
習題三：制作裁口刨床
#p#分頁標題#e#（1）材料工具 木料由考場備齊。超作過程中所需工具全部由考生備齊（主要有框鋸、平刨、大平鏟、小于4㎜窄鏟、小圓鏟及劃線工具）。
#p#分頁標題#e#（2）題目內容 依據考生提供的材料和簡單的圖示及給定的刨刃尺寸，操作者應在限定的時間內，熟練地完成各道工序，獨立完成裁口刨床的制作，并當場利用制成的裁口刨示范，嚴整使用效果。
（3）時間要求：限時40min內完成全部操作。其中選料10min；畫線5min；加工操作（包括刨楔）20min；修整5min。

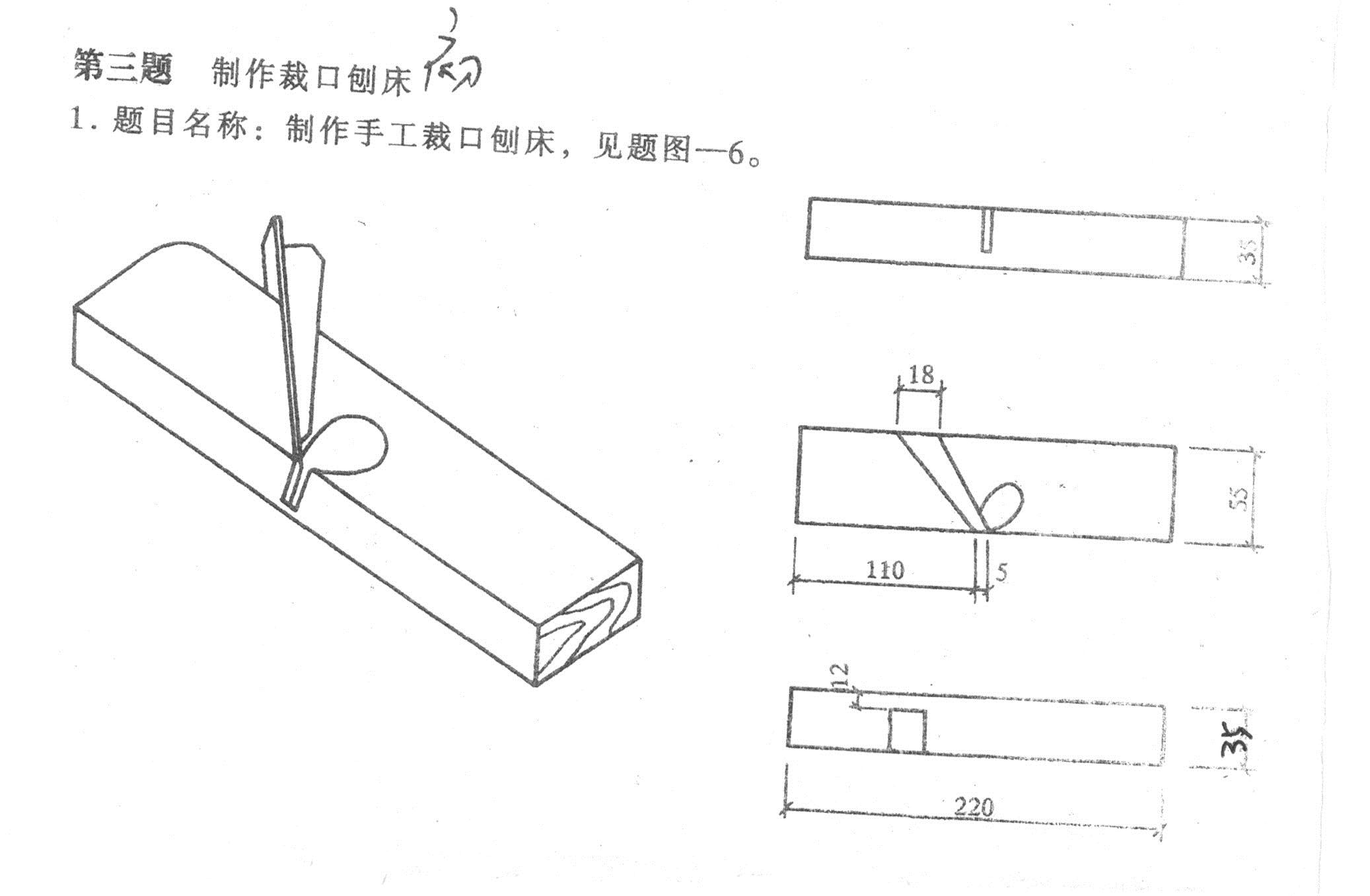

（4）附圖：
（5）考核項目及平分要點
考核項目及評分標準
序號
考核項目
檢查方法
允許偏差
評分標準
滿分
得分
1
尺寸
尺量
±1.5㎜
水平垂直尺寸不符，每點扣5分
20
2
外觀形體
目策
制作精細程度
20
3
試用效果
目測
實際效果
30
4
操作規程
操作有誤口1-10分
10
5
安全生產
有事故隱患扣1-5分
5
6
文明施工
不文明扣1-4分
5
7
工效
沒完成扣1-9分
